久久精品国产亚洲AV麻豆导航,久久精品国产免费播蜜桃,亚洲AV午夜福利精品一区,无码国产精品一区二区AV,久久96热在精品国产高清

超高分子量聚乙烯纖維（UHMWPE）由非極性亞甲基分子鏈組成，具備出色的強度、量、化學(xué)穩定性、耐腐蝕性以及抗沖擊性能，是高性能纖維領(lǐng)域的重要材料。然而，由于其表面光滑、缺乏極性官能團且表面能較低,導致纖維與基體材料之間的界面結合力較弱，未經(jīng)表面改性或功能化處理時(shí)，超高分子量聚乙烯纖維難以實(shí)現與基體的高效結合，進(jìn)而無(wú)法發(fā)揮其優(yōu)異的性能。等離子體處理作為一種高效的表面改性技術(shù),能夠在纖維表面引入大量極性官能團(如羥基、羧基等),顯著(zhù)提高表面極性和粘合性能。

等離子體處理技術(shù)

等離子體處理是一種由中性粒子與高能帶電粒子組成離子體的綜合改性技術(shù)。等離子體處理對材料的改性深度僅為100nm左右,對材料本體結構不產(chǎn)生明顯破壞,有利于高性能纖維保持其優(yōu)異的力學(xué)性能。

等離子體改性纖維界面技術(shù)的實(shí)質(zhì)是利用等離子體處理裝置生成的高能活性粒子破壞纖維表面的C-C和C-H化學(xué)鍵，促使纖維表面分子鏈獲得自由基，進(jìn)而轉變?yōu)榫哂幸欢ɑ钚缘墓倌軋F的過(guò)程。為了有效實(shí)現纖維表面改性，等離子體產(chǎn)生的粒子能量應高于UHMWPE纖維中化學(xué)鍵能。從各粒子能量和化學(xué)鍵鍵能可以看出，等離子體足以將纖維化學(xué)鍵破壞(表1-1)。此外，等離子體對纖維表面也會(huì )產(chǎn)生刻蝕作用，使纖維表面粗糙度增加，以此改善纖維的表面機械互鎖性能。

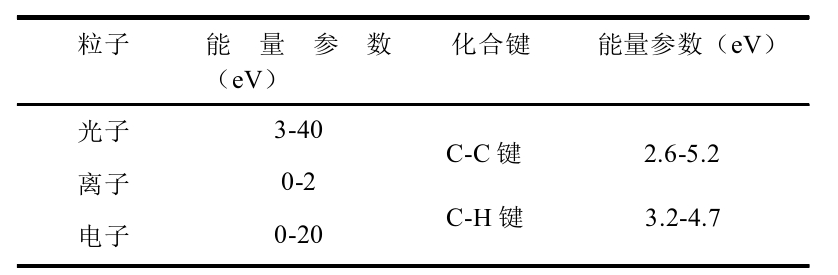

表1-1 等離子體粒子能量和UHMWPE纖維化學(xué)鍵能

一般等離子體氣氛為氧氣、氬氣、氦氣、氮氣或者幾種氣體按一定比例組合,其中氧氣作為產(chǎn)生介質(zhì)時(shí),在材料表面產(chǎn)生的新基團活性更高。其中氧氣等離子體處理UHMWPE纖維機理為含氧高能粒子將UHMWPE纖維表面的C-C和C-H化學(xué)鍵斷裂,并重新在纖維表面生成含氧官能團,如羥基、羧基和羰基等(圖1.1)。

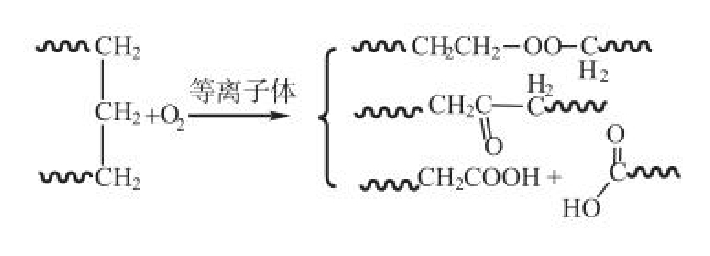

圖1.1 氧氣等離子體處理UHMWPE纖維

等離子體處理對超高分子量聚乙烯纖維表面親水性的影響

接觸角測試是評估材料表面親水性的重要手段,如表1-2所示,未經(jīng)等離子處理的UHMWPE纖維表面接觸角較高,接觸角為113°,表面表現出強疏水性。這是由于未改性的UHMWPE纖維表面以非極性的C-C和C-H鍵為主,缺乏親水性基團,且表面光滑無(wú)微觀(guān)粗糙結構,導致其表面能較低,難以與水分子形成有效潤濕。經(jīng)過(guò)等離子體處理后UHMWPE纖維表現明顯快速的浸潤,接觸角為0。這種顯著(zhù)變化主要源于以下兩個(gè)因素:一方面,等離子體在纖維表面引入了大量極性基團(如-OH、C=O和O-C=O),顯著(zhù)提高了纖維表面化學(xué)活性;另一方面,等離子體刻蝕作用形成了顯著(zhù)的微觀(guān)粗糙結構。粗糙表面通過(guò)“Wenzel效應”放大了親水特性,從而使纖維表面表現出優(yōu)異的潤濕性能。

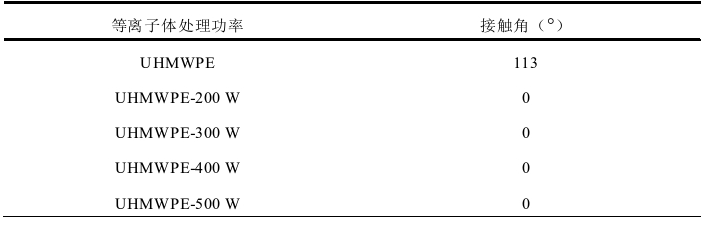

表1-2 等離子體不同處理功率的UHMWPE纖維的接觸角

等離子體處理不僅在改善材料性能方面具有顯著(zhù)優(yōu)勢，還因其環(huán)保性、可連續化操作性以及適合大規模生產(chǎn)的特點(diǎn)，成為現代表面改性技術(shù)中的重要手段。等離子體處理技術(shù)憑借其環(huán)境友好、操作簡(jiǎn)便、高效且適用于大規模生產(chǎn)的優(yōu)勢,為UHMWPE纖維在高性能復合材料中的應用開(kāi)辟了新的發(fā)展空間。
