可以免费看avIav在线中文I精品在线小视频I成人性生交大片免费观看网站I免费久久99精品国产I久草免费看

高溫材質導管在醫療器械領域得到了廣泛應用,特別是聚醚醚酮(polyetheretherketone,PEEK)等高性能材料,它卓越的機械強度以及耐高溫性能和生物相容性,使其成為介入治療和微創手術中重要的組成部分。雖然這些材料具有優異的物理特性,但其表面惰性仍然是影響生物相容性的重要因素,這導致血栓形成和細胞黏附不良等問題影響臨床效果和患者安全。傳統的表面改性方法存在一定的污染風險且效果不穩定,為提高導管的生物相容性以滿足更高的臨床需求,開發高效環保且可控的表面改性技術成為迫切需求。等離子體表面處理技術作為一種環保、安全、可控的改性方法,已經在多個領域取得成功應用。本文探索了等離子體接枝技術在高溫材質導管表面改性中的應用,期望為高溫材質導管的生物相容性提升提供一種有效的解決方案。

等離子體表面改性工藝

使用真空等離子清洗設備進行PEEK導管的表面改性,改性過程分為兩階段:第一階段采用氬氣作為工作氣體,利用高頻電場激發產生低溫等離子體,去除表面雜質并激發活性基團,形成粗糙結構;第二階段引入乙酸乙烯酯單體,根據接枝聚合形成親水性聚合層。等離子體處理功率控制在400~500W,真空度為15~30Pa,處理時間為10~15min,溫度不超過45℃,以保障材料不受熱降解。

結果與分析

等離子表面改性后的導管性能

導管等離子表面改性后的性能變化根據表面能和接觸角測試來評估,改性前PEEK導管的接觸角約為85°,表面能為45mN/m,這表明導管表面具有較強的疏水性,不利于細胞和血液的附著,經過等離子體改性后,接觸角顯著下降至35°,表面能提高至68mN/m,表明其表面親水性得到了明顯改善。為進一步量化這種改性效果,使用X射線光電子能譜分析了改性后的導管表面元素組成,發現氧元素含量從18%提高至36%,表明表面發生了顯著的氧化和親水性官能團接枝。這些數據表明,等離子體改性顯著提高了導管的表面能,有助于促進細胞的黏附和增殖,圖1展示了改性前后導管的表面性能變化。由圖1可知,改性后接觸角降低表面能大幅提高,且氧元素含量顯著增加,這表明等離子體處理有效增強了導管表面的親水性,為后續生物相容性測試提供有利條件。

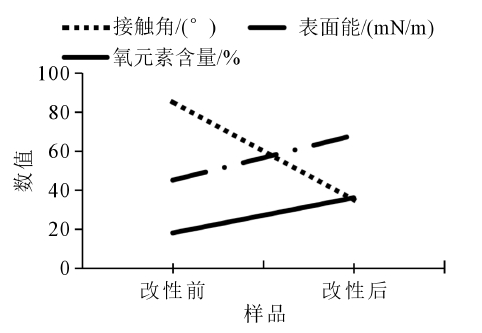

圖1 表面改性前后PEEK導管的接觸角和表面能數據

生物相容性改善

等離子改性后的導管在生物相容性方面表現出了顯著改善,血液相容性測試采用動態凝血時間測定法,將改性前后導管樣品的血栓量進行比較,結果顯示改性前的導管表面血栓量較高,約為10.5mg,而改性后的導管血栓量降低至3.5mg,減少了約65%的血栓形成。細胞相容性測試中,L929小鼠成纖維細胞的增殖率顯著提高,改性前的增殖率為50%,而改性后的增殖率提升至80%?；诖思毎拘詼y試顯示改性后的導管毒性評級由2級降至0級,符合標準ISO10993-5《體外細胞毒性試驗》。圖2總結了改性前后導管血液相容性和細胞相容性數據。由圖2可得,改性后導管的血栓量減少,細胞增殖率顯著提高,細胞毒性評級降低到0級,表明改性顯著改善了導管的生物相容性,降低了血栓形成和細胞毒性風險。

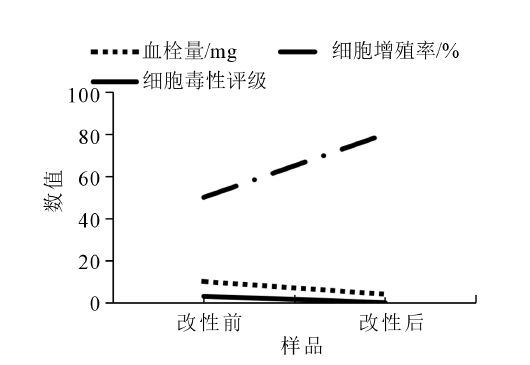

圖2 改性前后PEEK導管的血液相容性和細胞相容性數據

技術優勢與對比

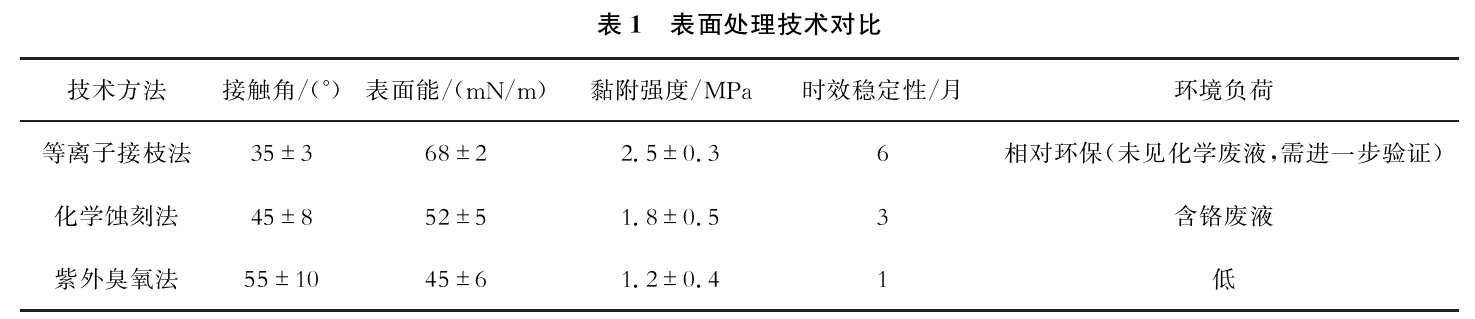

與化學蝕刻法和紫外臭氧法相比,等離子體接枝改性法在表面改性效果、環保性和穩定性方面具有明顯優勢,化學蝕刻法在處理過程中容易引入有害化學物質(如鉻酸溶液),且對表面結構的損傷較大,導致改性效果不穩定,紫外臭氧法雖然不含有害化學試劑,但處理時間長且表面活性保持時間較短,與之相比等離子體接枝法在保證環保的同時,能精確控制改性過程,且表面改性后的導管能維持較長時間的高親水性。表1展示了不同表面處理技術對比的關鍵指標。

等離子接枝法在接觸角(35°±3°)、表面能[(68±2)mN/m]和黏附強度[(2.5±0.3)MPa]上均優于化學蝕刻法[接觸角45°±8°,表面能(52±5)mN/m,黏附強度(1.8±0.50)MPa]和紫外臭氧法[接觸角55°±10°,表面能(45±6)mN/m,黏附強度(1.2±0.4)MPa]。時效穩定性方面,等離子接枝法處理后導管在6個月內性能穩定,而化學蝕刻法和紫外臭氧法穩定期分別為3個月和1個月。此外,等離子接枝法無污染,符合環保要求,化學蝕刻法有鉻廢液排放,紫外臭氧法為低污染水平。

與傳統化學改性方法相較而言,采用物理原理進行表面處理且無需使用如鉻酸等重金屬化學物質這類有害化學試劑的等離子體改性技術,有效避免了環境污染以及導管材料的損傷。于真空條件下進行的該技術工藝,符合現代環保要求且能確保醫用器械的安全性。其表面親水性維持時間顯著長于傳統方法。根據對比結果,等離子體改性處理后的PEEK導管能在6個月內保持較好的親水性,而化學蝕刻法和紫外臭氧法的穩定期分別僅為3個月和1個月,說明等離子體改性在長期植入式醫療器械中更具優勢,適用于長期植入式醫療器械。該技術穩定性良好,減少了因表面活性衰退而引發的生物相容性問題。
